Beschreibung
In der chemischen Analytik sind zur Aufkonzentration eines Analyten und zur Abtrennung störender Matrix die dispersive liquid-liquid microextraction (DLLME) und deren Modifikationen als etablierte Probenvorbereitungsmethoden bekannt. Die DLLME ist schnell und mit geringem Materialaufwand bei hoher Effizienz mithilfe unseres bilimex®-Sortimentes durchführbar.
I Bei der DLLME wird eine wässrige Probe mit geringen Mengen von einem mit Wasser nicht mischbaren Lösungsmittel (Extraktionsmittel) und einem mit Wasser mischbaren Lösemittel (Dispersionsmittel) versetzt. Nach der Durchmischung durch Emulsionsbildung erhält man durch Zentrifugieren 2 Phasen. Die organische Phase (Extraktionsmittel) mit dem aufkonzentrierten und von störender Matrix befreiten Analyten wird über die Kanüle einer Mikroliterspritze entnommen und analysiert. Bei der DLLME unterscheiden wir zwischen einem Extraktionsmittel, das eine geringere Dichte (LD) und einem Extraktionsmittel mit höherer Dichte (HD) als Wasser aufweist.
LABC-Labortechnik bietet Probengefäße für die manuelle DLLME sowie für die automatisierte DLLME an. Jeweils für Proben mit einem Extraktionsmittel leichter (LD) und schwerer (HD) als Wasser.
Vorteile der DLLME Probenvorbereitungs -Methode:
- Universeller als SPME
- weniger aufwendig als Festphasenextraktion
- geringer Lösemittelverbrauch
- einfach Aufkonzentrierung
- hohe Wiederfindungsrate und Reproduzierbarkeit
Aufbau einer DLLME mit bilimex®
Die dispersive liquid-liquid microextraction (DLLME) folgt einem grundlegenden Aufbau, bei dem eine wässrige Probe mit einem nicht wasserlöslichen Lösungsmittel (Extraktionsmittel) und einem wasserlöslichen Lösemittel (Dispersionsmittel) versetzt wird. Durch sorgfältige Durchmischung und Emulsionsbildung entstehen zwei Phasen, die durch Zentrifugieren getrennt werden können. Die organische Phase, welche das aufkonzentrierte und von störender Matrix befreite Analyt enthält, wird mithilfe einer Mikroliterspritze entnommen und zur weiteren Analyse verwendet. Die DLLME ist eine bewährte Methode in der chemischen Analytik, die durch ihren einfachen und effizienten Aufbau eine schnelle und präzise Bestimmung von Analyten ermöglicht.
bilimex® Produkte
bilimex®-HD-MAN
Der bilimex®-HD-MAN ist ein herkömmlicher Probencontainer, der für die manuelle Durchführung der dispersive liquid-liquid microextraction (DLLME) geeignet ist. Er besteht aus hochwertigem Borosilikatglas mit einer 3.3-Spezifikation und verfügt über einen spitz zulaufenden Boden mit einem Neigungswinkel von 60 Grad, um eine optimale Entleerung von Restmengen zu gewährleisten. Zusätzlich ist das Gefäß mit einem GL-Gewinde ausgestattet. Die Schraubkappe ist nicht im Lieferumfang enthalten. Der bilimex®-HD-MAN eignet sich ideal für die effiziente Probenvorbereitung und Analyse von Substanzen in der chemischen Analytik.
| Artikel Nr. | Volumen | Außen-Ø | Höhe | GL-Gewinde |
|---|---|---|---|---|
| 120-0644198 | 9 ml | 16 mm | 100 mm | GL14 |
| 120-0644211 | 9 ml | 16 mm | 100 mm | GL18 |
| 120-0591805 | 23 ml | 24 mm | 100 mm | GL25 |
| 120-0644228 | 37 ml | 28 mm | 100 mm | GL25 |
| 120-0644242 | 45 ml | 34 mm | 100 mm | GL25 |
| 120-0019507 | 75 ml | 44 mm | 100 mm | GL32 |
| 120-0644259 | 75 ml | 40 mm | 115 mm | GL32 |
| 120-0644266 | 240 ml | 56 mm | 147 mm | GL45 |
Zubehör
Schraubverschlusskappe rot aus PBT mit einer PTFE-beschichteten 3mm Silikon-Dichtung
| Artikel Nr. | GL-Gewinde |
|---|---|
| 120-0019217 | GL 14 |
| 120-0159920 | GL 18 |
| 120-0190831 | GL 25 |
| 120-0190671 | GL 32 |
| 120-0019231 | GL 45 |
bilimex®LD/HD-MAN
Der bilimex®LD/HD-MAN ist ein Flüssig-Flüssig-Mikro-Extraktor, der speziell für die Probenvorbereitungsmethode DLLME (dispersive liquid-liquid microextraction) entwickelt wurde. Er ist in einer Variante mit einem Extraktionsmittel, das leichter (LD = low density) als Wasser ist, und in einer Variante mit einem Extraktionsmittel, das schwerer (HD = high density) als Wasser ist, erhältlich. Der bilimex®-LD/HD-Manuell ermöglicht eine manuelle Injektion und Entnahme der Probe mithilfe einer Mikroliterspritze. Dieser Extraktor kann gereinigt und mehrfach verwendet werden.
Der bilimex®LD/HD-MAN besteht aus Borosilikat 3.3-Glas, das sich aufgrund seiner hohen chemischen Beständigkeit optimal als Zentrifugenglas eignet. Zusätzlich ist das Gefäß mit eingeschmolzenen Kapillaren ausgestattet und hat an beiden Enden ein GL25-Glasgewinde. Die mitgelieferten Schraublochkappen sind aus rotem PTB gefertigt und verfügen über eine PTFE-Beschichtung sowie eine 3 mm Silikondichtung. Der bilimex®LD/HD-MAN ist somit die ideale Wahl für die effiziente Probenvorbereitung und Analyse von Substanzen in der chemischen Analytik.
| Artikel Nr. | Probenvolumen | Kapillarvolumen | Gesamtlänge |
|---|---|---|---|
| 280-0396615 | 17 ml | 35 μl | 100 mm |
| 280-0396592 | 17 ml | 100 μl | 100 mm |
| 280-0400701 | 12 ml | 35 μl | 80 mm |
| 280-0400725 | 12 ml | 100 μl | 80 mm |
| 280-0400695 | 7 ml | 35 μl | 60 mm |
| 280-0400718 | 7 ml | 100 μl | 60 mm |
Zubehör
Optionale Septen zur GL-Schraubkappe GL 25
Wenn bei einer Analyse eine Silikondichtung nicht sinnvoll ist, könnte eine Dichtscheibe aus BK/PTFE eine Alternative sein. Andere Größen und alternative Septenmaterialien für GL-Schraubkappen fertigen wir gerne auf Anfrage.
| Artikel Nr. | Material | GL-Gewinde |
|---|---|---|
| 120-0400626 | Butylkautschuk rot / PTFE grau, 2,4mm stark, 55 shore A | GL 25 |

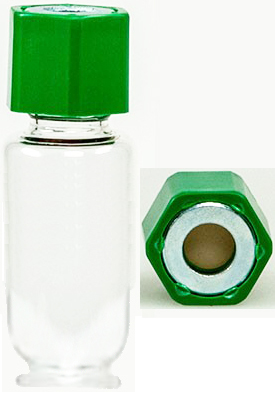

bilimex®HD-AS
Bei bilimex®HD-AS handelt es sich um einen Flüssig-Flüssig-Mikro-Extraktor, der für die DLLME-Proben vorbereitungsmethode (dispersive liquid-liquid microextraction) verwendet wird. Das Extraktionsmittel, das in diesem Extraktor verwendet wird, ist schwerer als Wasser, was durch die Abkürzung HD (high density) gekennzeichnet wird. bilimex®-HD-AS ist ein Extraktor, der für eine automatisierte Injektion und Entnahme mittels einer Mikroliterspritze konzipiert ist.
Die DLLME-Methode sieht vor, dass eine wässrige Probe mit einem Extraktionsmittel, das nicht mit Wasser mischbar ist, sowie einem Dispersionsmittel, das mit Wasser mischbar ist, versetzt wird. Nachdem die Mischung durchgerührt und eine Emulsion gebildet wurde, werden durch Zentrifugieren zwei Phasen getrennt. Das Extraktionsmittel, das in diesem Fall ein HD-Extraktionsmittel ist und den aufkonzentrierten und von störenden Matrixverbindungen befreiten Analyten enthält, befindet sich im konischen Standfuß des bilimex-Röhrchens. Es kann mithilfe einer Mikroliterspritze entnommen und in ein Analysegerät injiziert werden. Das konische bilimex-Röhrchen ermöglicht eine einfache Entnahme des Extraktionsmittels. Bilimex®HD-AS ist für die DLLME mit HD-Extraktionsmitteln konzipiert und kann in Ausschwingrotoren bis 3500 U/min eingesetzt werden.
Die Vorteile von bilimex®HD-AS zur Automatisierung der DLLME-HD
- bilimex®HD-AS ist mit einem hochwertigen PTFE-beschichteten Silikonseptum sowie einer magnetischen Lochschraubkappe ausgestattet, um eine automatisierte Bedienung durch Autosampler zu ermöglichen.
- Die zylindrische Ausführung im Innenraum des Vials ermöglicht bei bilimex®HD-AS eine optimierte Restentleerung im Vergleich zur konischen Ausführung und macht ihn zu einem idealen Scheidetrichter für die DLLME-HD mit Extraktionsmitteln, die eine höhere Dichte als Wasser aufweisen.
- Der Standfuß von bilimex®HD-AS erleichtert das Handling während der Probenvorbereitung mit der DLLME-HD Methode.
- bilimex®HD-AS kann in Zentrifugen mit Ausschwingrotoren bis 3500 U/min eingesetzt werden.
