Probenvorbereitung mit dem modularen und flexiblen Migrationszellen Sieg-Mi-Flex zur analytischen Messung und organoleptischen Prüfung der Migration von Verpackungsinhaltsstoffen, „Extractables und Leachables“ (E&L) und MOSH/MOAH in Lebensmittel-Simulanzien, im Headspace oder in pharmazeutischen Formulierungen zur Einhaltung gesetzlicher Vorlagen.

Folgende Simulanzien können in der Migrationszelle „Sieg-Mi-Flex“ verwendet werden:

(A) Ethanol 10 % Vol
(B) Essigsäure 3 % Gew.
(C) Ethanol 20 % Vol.
(D1) Ethanol 50 %Vol.
(D2) pflanzliches Öl mit bestimmter Fettsäureverteilung aus VO EU 10/2011 (PIM)

Ebenfalls können nach EN1186 und der Richtlinie 97/48/EG Ersatzsimulanzien, wie die Lösemittel Isooctan und Ethanol 95 % Vol., sowie weitere alternative Simulanzien verwendet werden, die die Werkstoffe Edelstahl (V4A 1.4571), Borosilikat oder PVDF sowie  PTFE und FEP (Tetrafluorethylen-Hexafluorpropylen-Copolymer) nicht chemisch angreifen. Für die Verwendung von Isooctan muss ein zusätzliches PTFE Septum in die Kappe eingelegt werden.

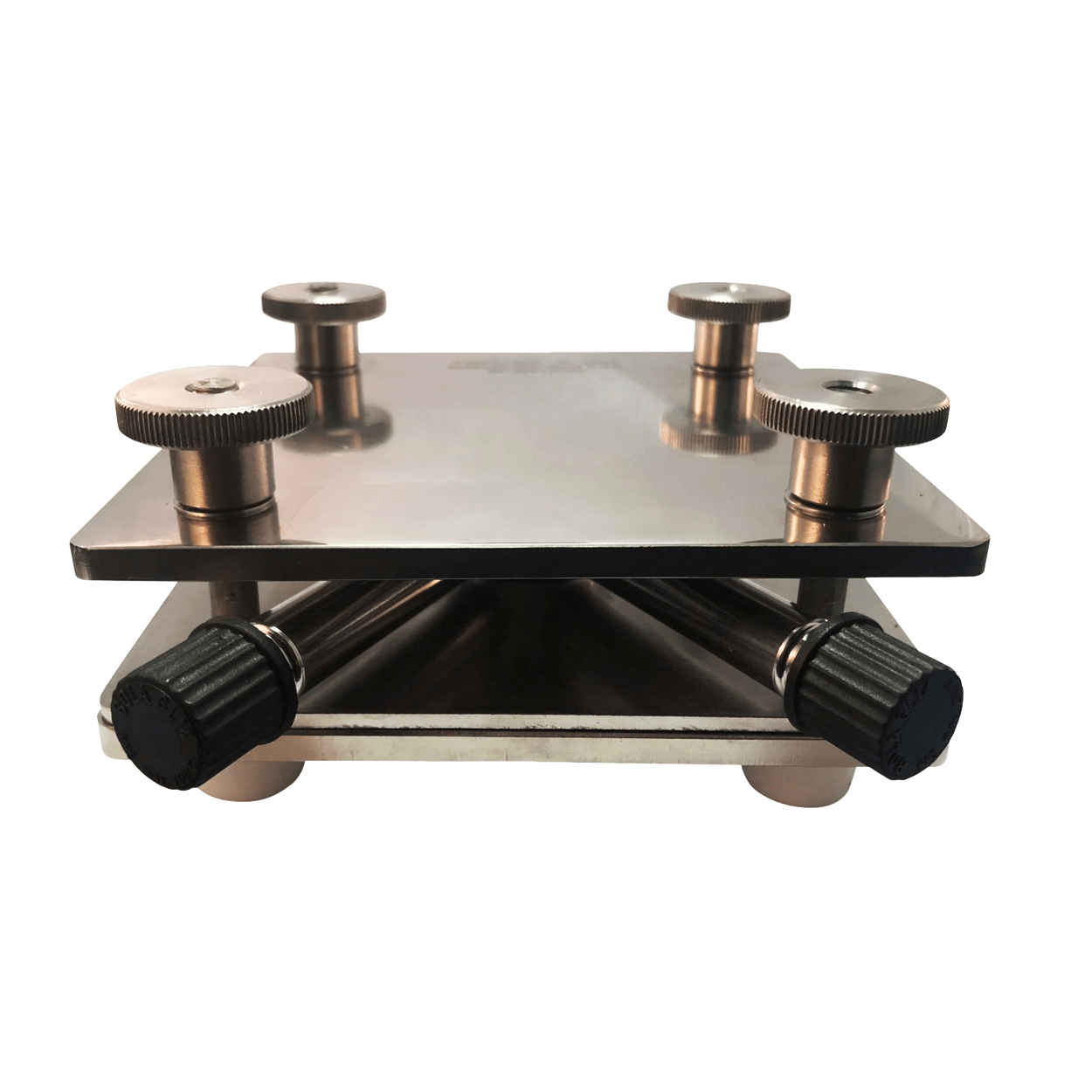

Vorteile der Sieg-Mi-Flex Migrationszellen



Sieg-Mi-Flex ist in den Werkstoffen: Edelstahl (VA 1.4571), Borosilikatglas und PFA-beschichtetem Edelstahl lieferbar

• Sie sind untereinander kombinierbar
• mit und einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit (Nur für Edelstahl Zellen möglich)
• In das Fixierplatten-Set der Sieg-Mi-Flex Migrationszellen mit der Größe 140 x 140 mm (EN1186-1:2002) passen alle Mittelringe und alle Verkleinerungsplatten des Sieg-Mi-Flex Systems für die Untersuchung von verschieden großen Probenmusterflächen bei definierten Oberflächen-/Volumenverhältnissen
• Temperaturbeständig -15 °C bis 180 °C, druckdicht bis 9 bar (je nach Werkstoff)
• Ist die am meisten verkaufte Migrationskammer
• Eine rasche Anpassung an spezielle Probenmustergrößen lässt sich auch mit den sogenannten Verkleinerungsplatten aus Edelstahl (VA 1.4571) in Verbindung mit den Mittelringen erzielen
• Die Sieg-Mi-Flex kann auch mit 2 Verpackungsmustern (oben/unten) bestückt werden. Die Migrationszelle wird dann aufrecht stehend statt waagerecht liegend gelagert

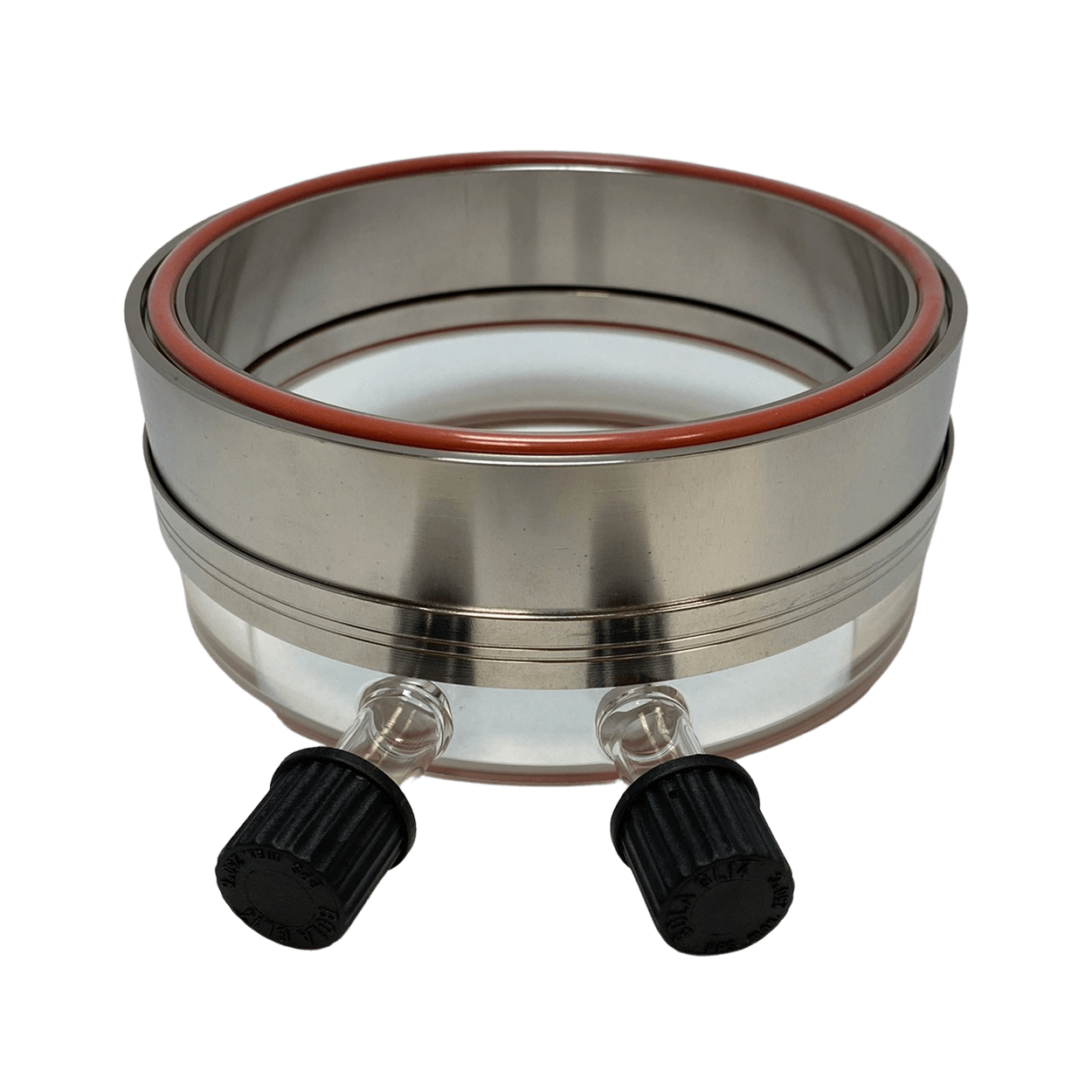

• Ebenfalls kann die Barrierewirkung von Verpackungsstoffen, z. B. mit dem Versuchsaufbau „Sandwichanordnung“, geprüft werden





Mittelringe der Sieg-Mi-Flex



Mittelringe für Sieg-Mi-Flex Migrationszellen sind in verschiedenen Durchmessern verfügbar und Werkstoffen lieferbar. Sie bestehen aus einem Mittelring mit passenden O-Ringen sowie Gl14 Kappen. Jeder Mittelring passt in jede Fixierplatte. Die Werkstoffe sind beliebig kombinierbar. Mit längeren Schrauben lässt sich die Prüfkammer auch vergrößern, in dem man mehrere Mittelringe über einander platziert. MIt der sogenannten Sandwich-Anordnung lassen sich Migrationsversuche mit mehreren Schichten oder Barriere Tests durchführen.



Mittelringe aus Edelstahl

• Temperaturbeständig von -15 °C bis 180 °C
• druckdicht bis zu 9 bar
• Autoklavierbar und und lassen sich in der Spülmaschine reinigen
• Positionierhilfe aus Edelstahl hält den Mittelring reproduzierbar an der selben Stelle der Fixierplatte
• passen in jede Fixierplatte des System Sieg-Mi-Flex
• mit individuellen Seriennummern und auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit
• * ca. Fläche mit 1 Prüfstück bzw. 2 Prüfstücken belegt. Maßhaltigkeit nach EN DIN ISO 2768-1





Art.Nr.:	Nennweite:	Fläche*:	Füllvolumen**:
250-0235693	DN120	1,0 / 2,0 dm²	200 ml
250-0342940	DN110	0,95 / 1,9 dm²	190 ml
250-0218665	DN100	0,75 / 1,5 dm²	150 ml
250-0342926	DN90	0,6 / 1,2 dm²	120 ml
250-0218672	DN80	0,5 / 1,0 dm²	100 ml
250-0218689	DN70	0,35 / 0,7 dm²	70 ml
250-0218696	DN60	0,25 / 0,5 dm²	50 ml

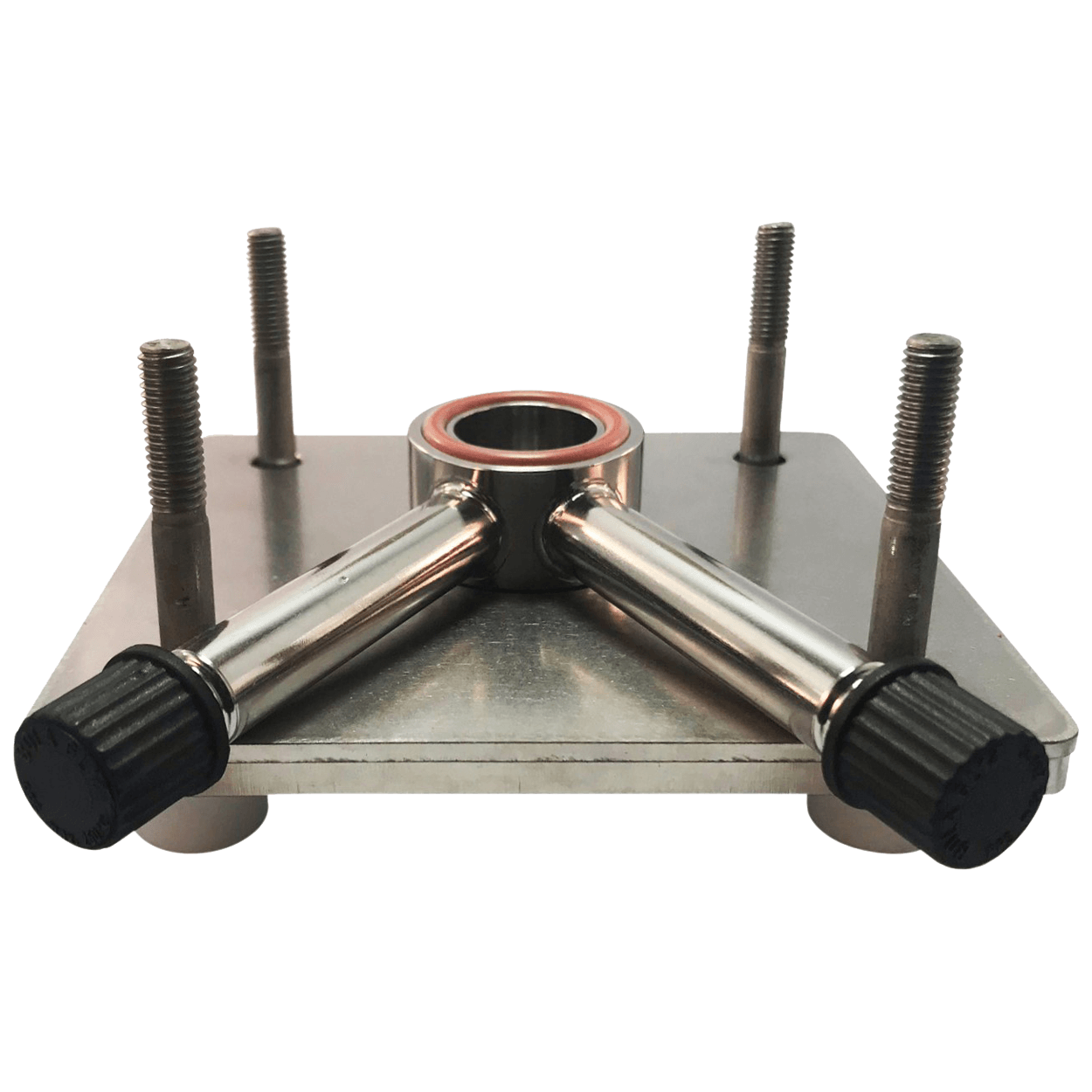

250-0218702	DN30	0,05 / 0,1 dm²	10 ml

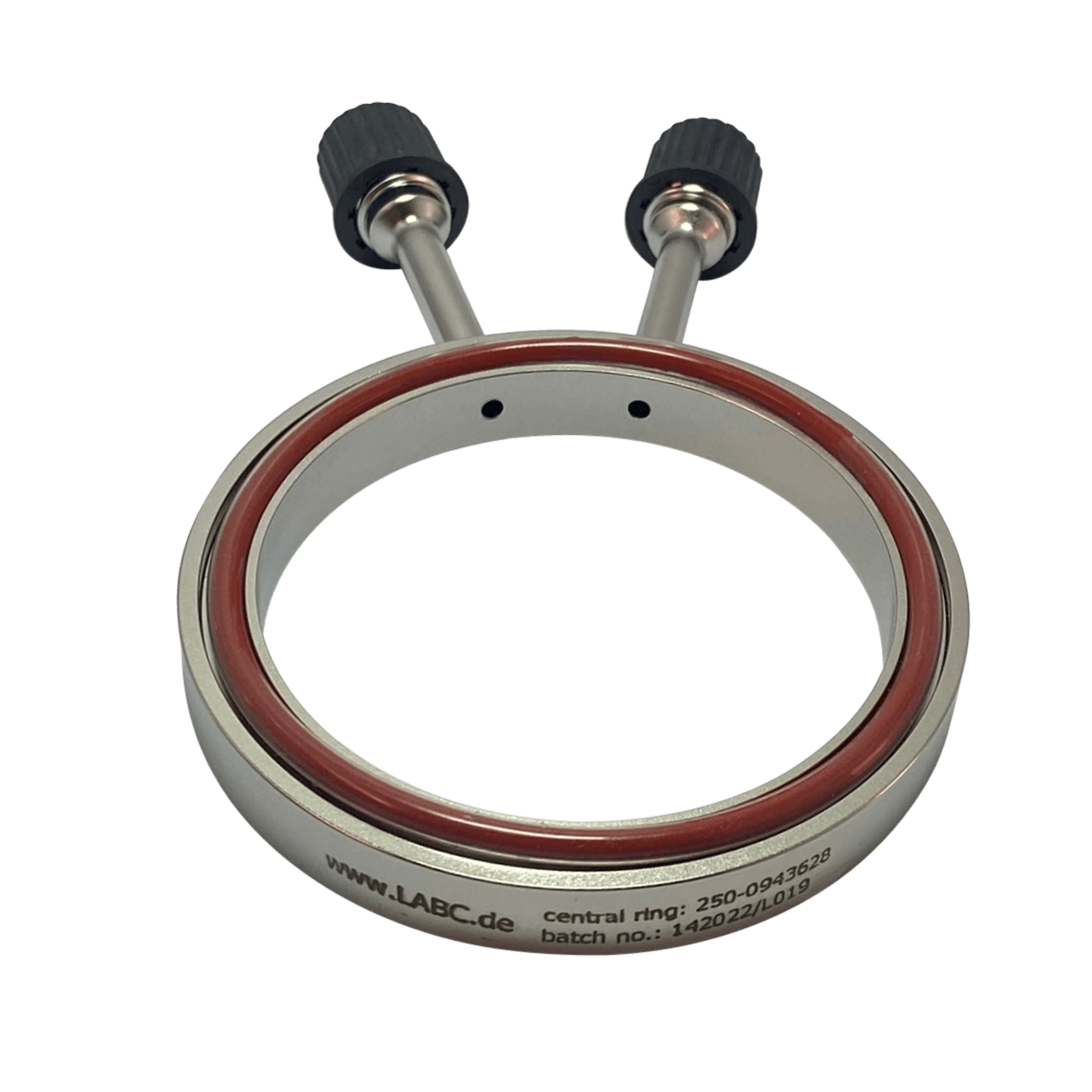

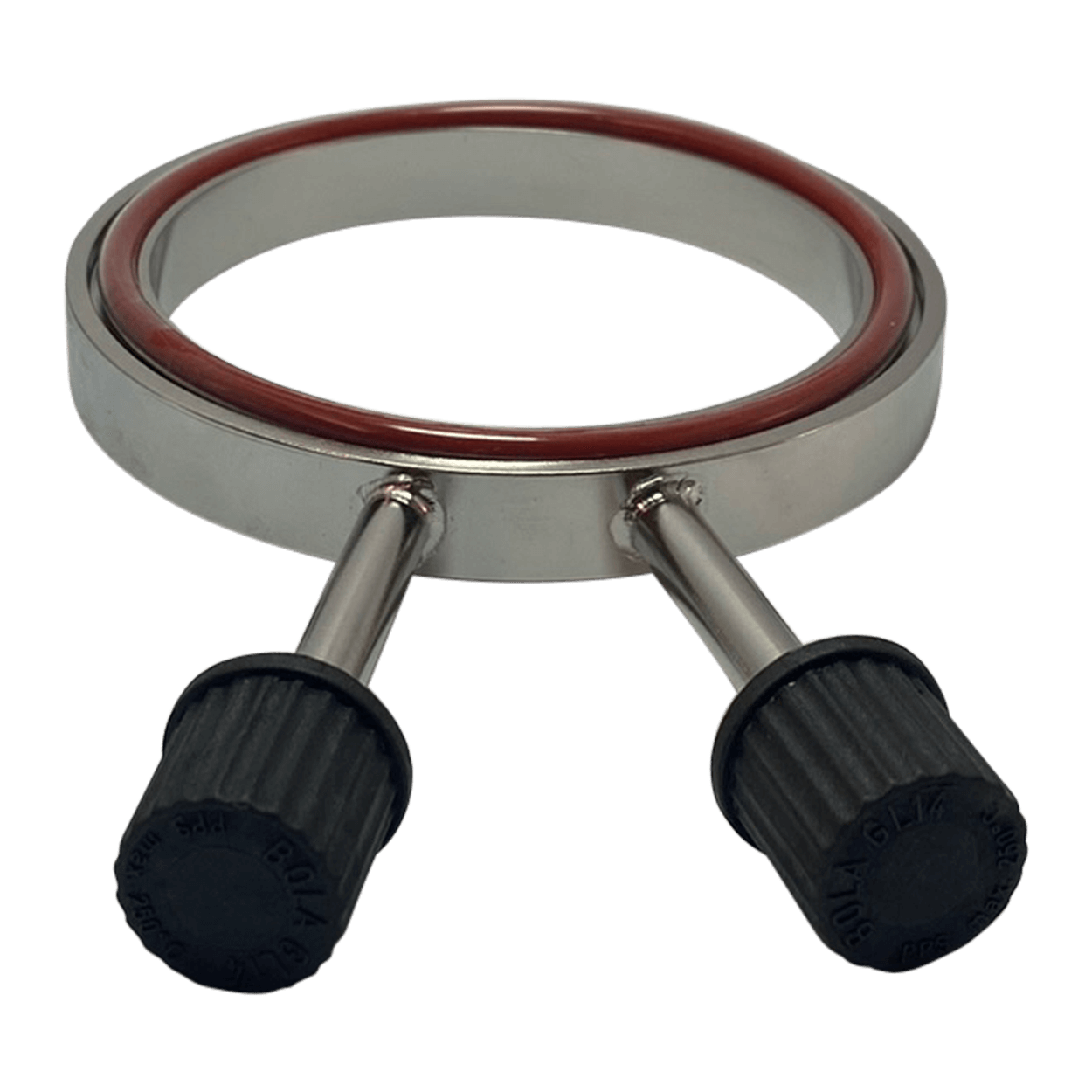

Mittelringe aus Edelstahl halbe Höhe

• Temperaturbeständig von -15 °C bis 180 °C
• druckdicht bis zu 9 bar
• Autoklavierbar und und lassen sich in der Spülmaschine reinigen
• Positionierhilfe aus Edelstahl hält den Mittelring reproduzierbar an der selben Stelle der Fixierplatte
• passen in jede Fixierplatte des System Sieg-Mi-Flex
• mit individuellen Seriennummern und auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit
• * ca. Fläche mit 1 Prüfstück bzw. 2 Prüfstücken belegt. Maßhaltigkeit nach EN DIN ISO 2768-1





Art.Nr.:	Nennweite:	Fläche*:	Füllvolumen**:
250-0891264	DN120	1,0 / 2,0 dm²	100 ml
250-0943628	DN80	0,5 / 1,0 dm²	50 ml

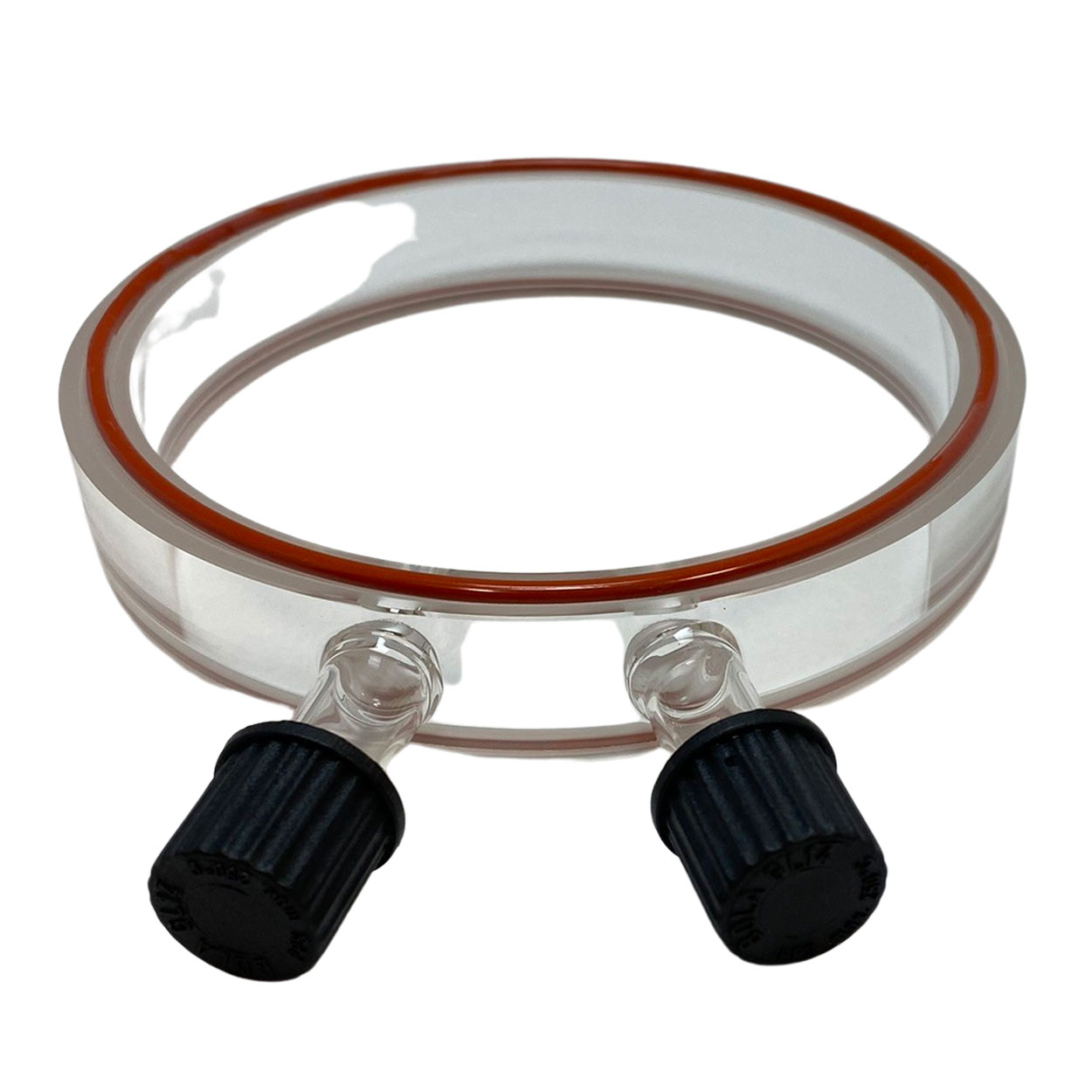

Mittelringe aus Borosilikatglas

• Temperaturbeständig von -15 °C bis 130 °C
• druckdicht bis zu 1 bar
• Autoklavierbar und und lassen sich in der Spülmaschine reinigen
• Positionierhilfe aus Edelstahl hält den Mittelring reproduzierbar an der selben Stelle der Fixierplatte
• passen in jede Fixierplatte des System Sieg-Mi-Flex
• Durchsichtig und hohe Chemikalienbeständigkeit durch Verwendung von Borosilikat 3.3-Laborglas
• * ca. Fläche mit 1 Prüfstück bzw. 2 Prüfstücken belegt





Art.Nr.:	Nennweite:	Fläche*:	Füllvolumen**:
250-0277600	DN120	1,0 / 2,0 dm²	200 ml
250-0738668	DN80	0,5 / 1,0 dm²	100 ml
250-0738675	DN50	0,19 / 3,9 dm²	50 ml

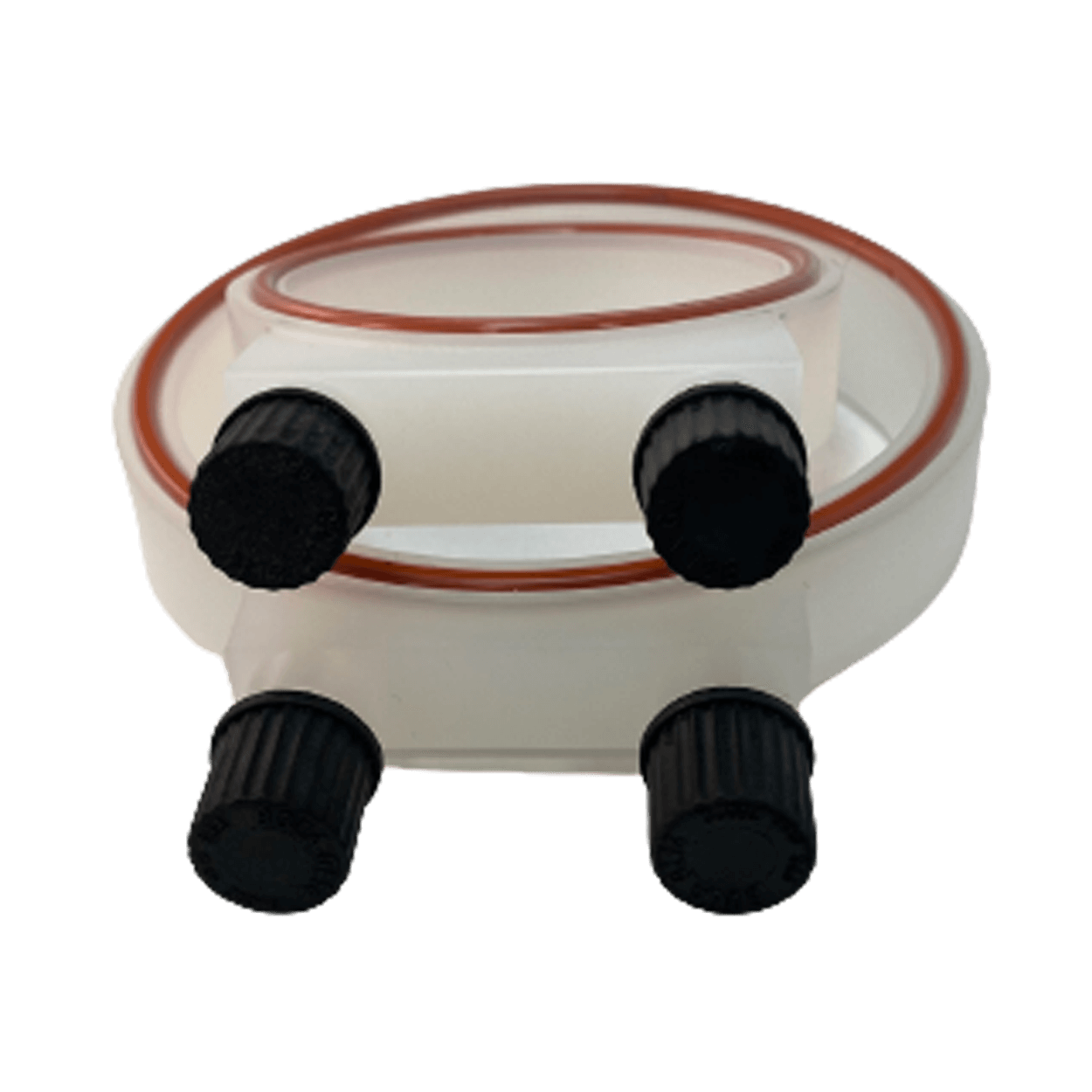

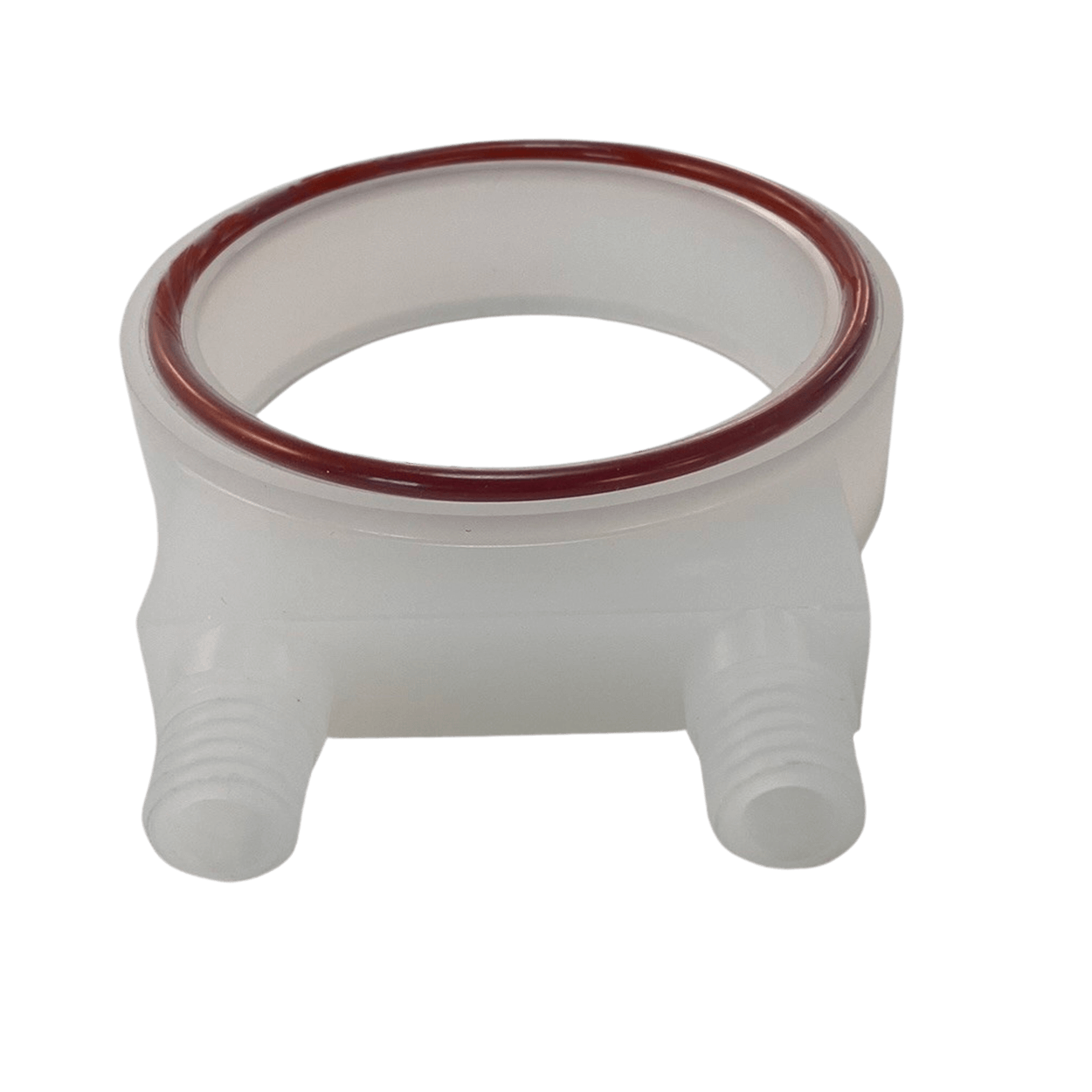

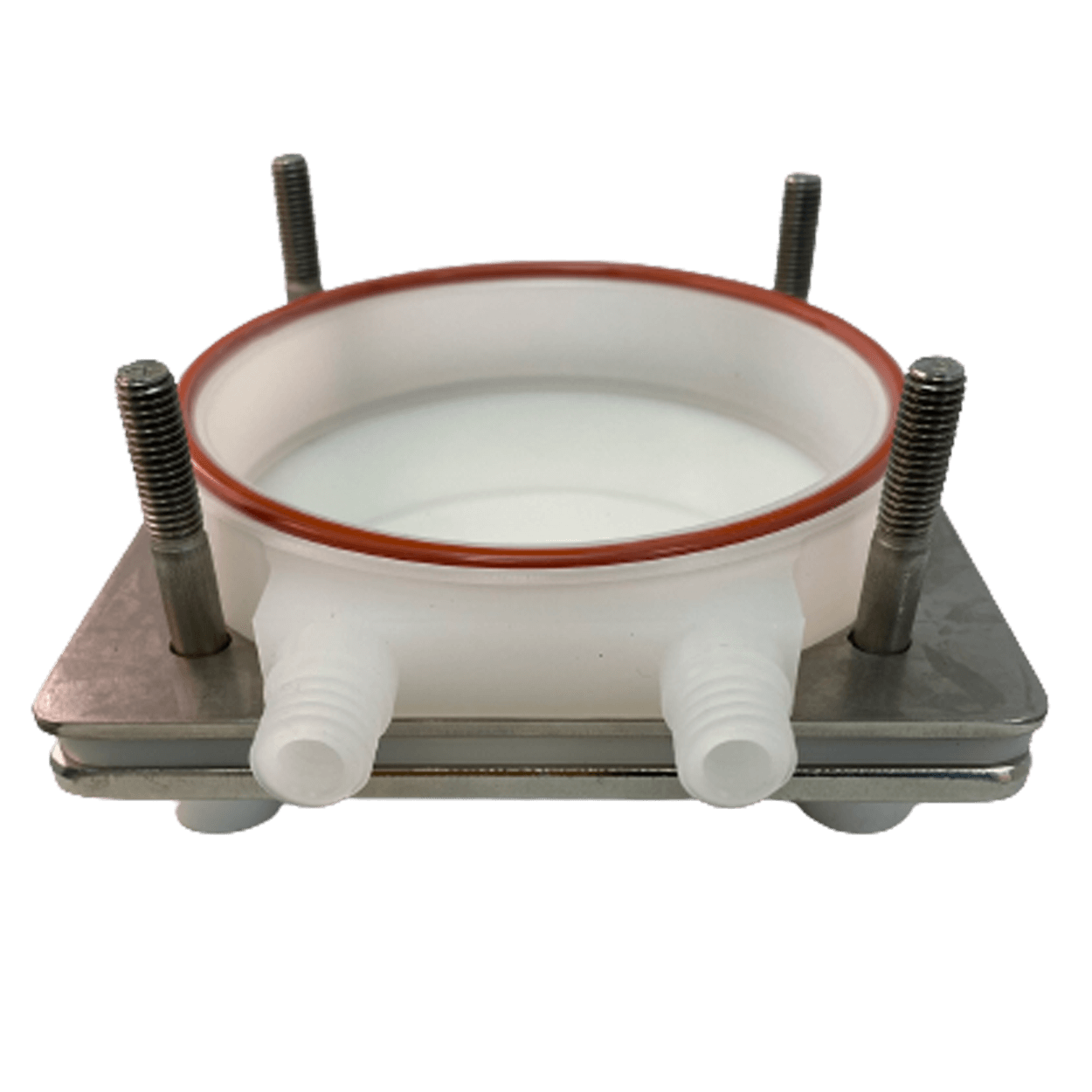

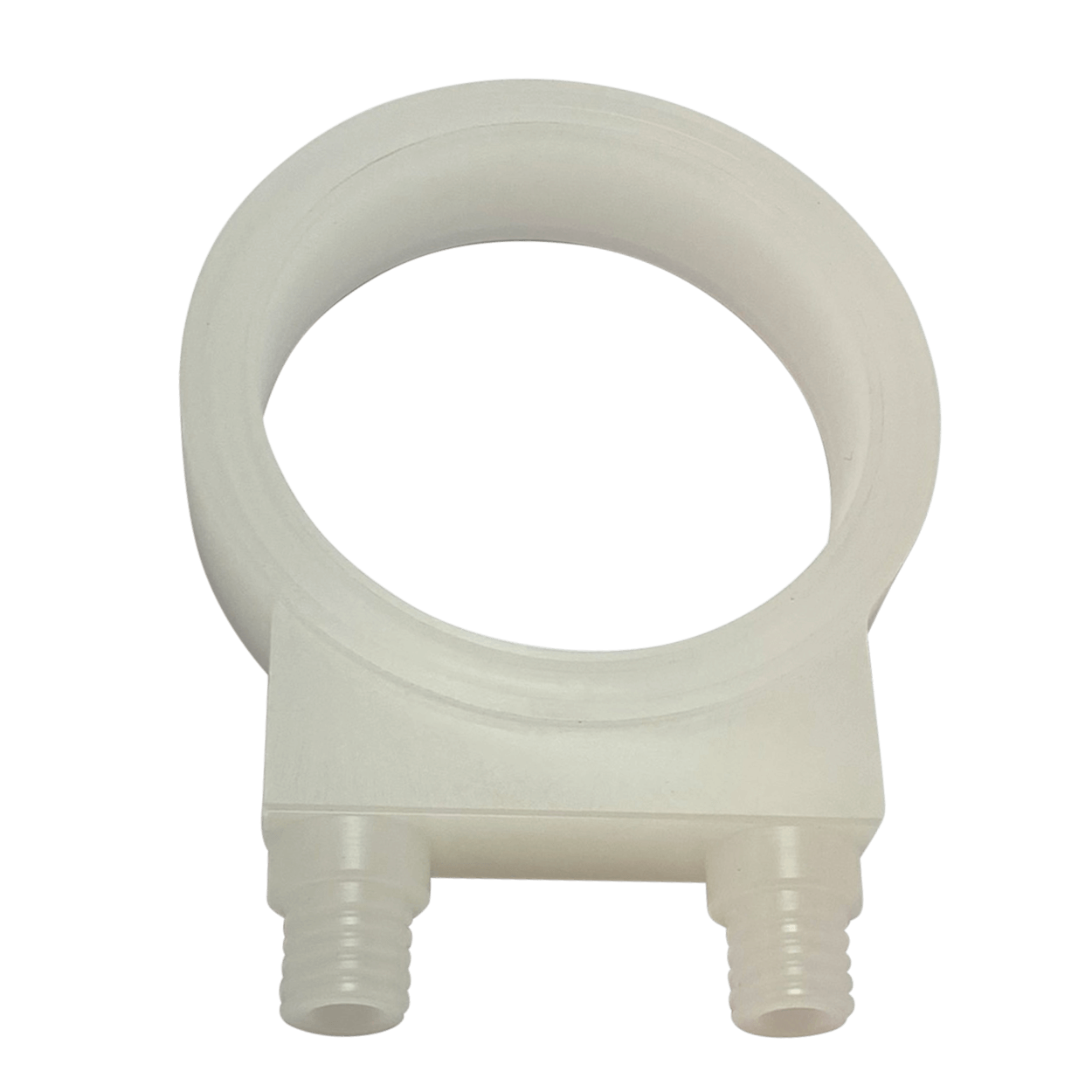

Mittelringe aus PVDF



• PVDF-Mittelring für Migrationssimulierungen mit anschließender Metallanalytik
• Temperaturbeständig von -15 °C bis 180 °C
• druckdicht bis zu 1 bar mit Glas-Fixierplatten
• druckdicht bis zu 4 bar mit Edelstahl-Fixierplatten
• Autoklavierbar und und lassen sich in der Spülmaschine reinigen
• Positionierhilfe aus Edelstahl hält den Mittelring reproduzierbar an der selben Stelle der Fixierplatte
• passen in jede Fixierplatte des System Sieg-Mi-Flex

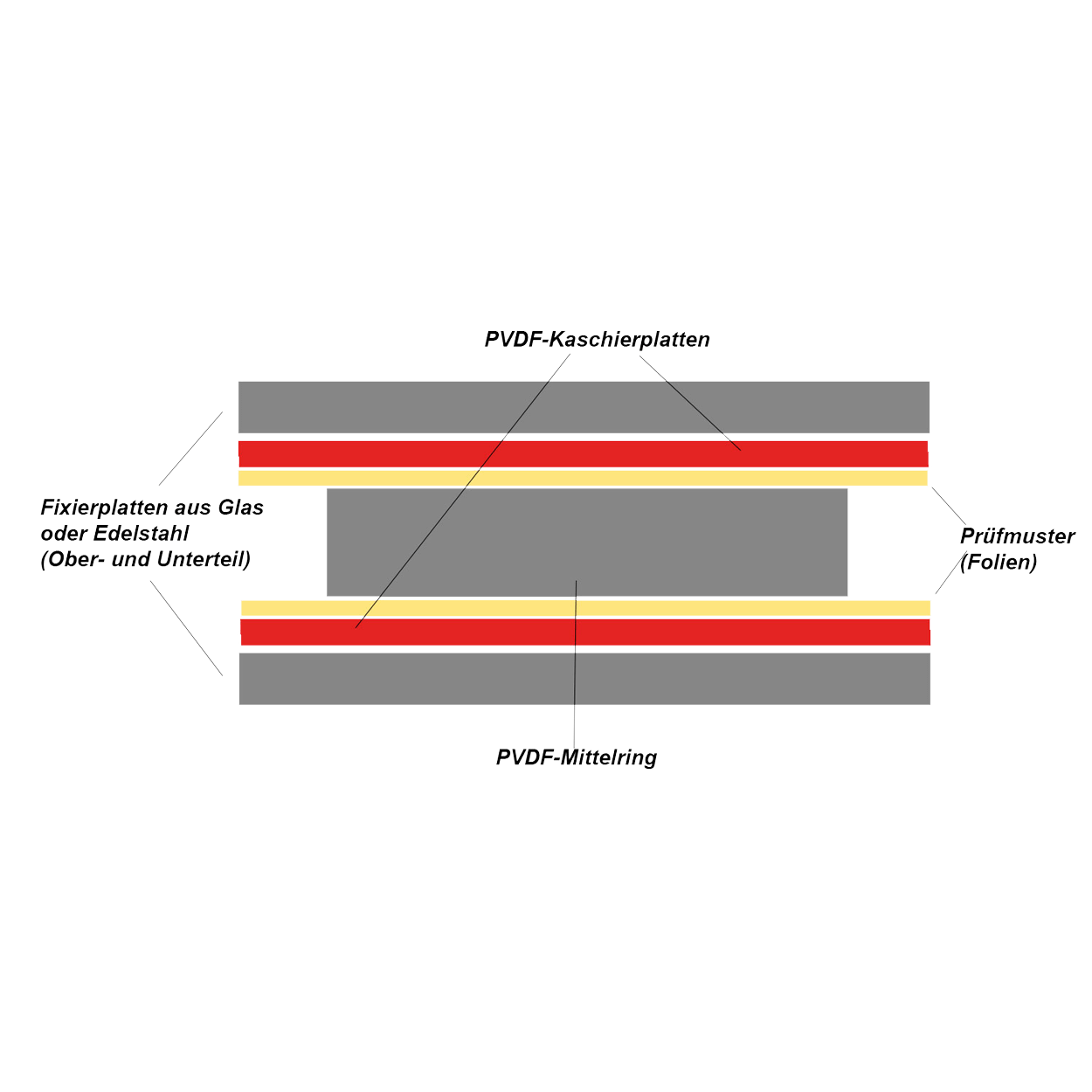

• In Kombination mit einer Fixierplatte aus Edelstahl oder Borosilikatglas muss die Sieg-Mi-Flex Zelle mit PVDF-Mittelring mit 2 Prüfmusterstücken belegt werden. Die Zellen wird aufrecht stehend verwendet. Nur so ist eine kontaminationsfreie Probenvorbereitung für die Metallanalytik gewährleistet. Alternativ müssen Fixierplatten aus PVDF eingesetzt werden.
• * ca. Fläche mit 1 Prüfstück bzw. 2 Prüfstücken belegt





Art.Nr.:	Nennweite:	Fläche*:	Füllvolumen**:
250-0786201	DN120	1,0 / 2,0 dm²	200 ml
250-0884976	DN80	0,5 / 1,0 dm²	100 ml





Mittelringe ohne GL14-Ein- und Auslaufstutzen



• Für Tenax Anwendungen oder Migrationsuntersuchungen mit Olivenöl
• Nutzbar nur in Verbindung mit Oberteil mit GL45 Ausgang oder einem zweiten Mittelring
• Aus Borosilikatglas druckdicht bis zu 1 bar und temperaturbeständig von -15 °C bis 130 °C
• Aus Edelstahl druckdicht bis zu 9 bar und temperaturbeständig von -15 °C bis 180 °C
• Autoklavierbar und und lassen sich in der Spülmaschine reinigen
• Positionierhilfe aus Edelstahl hält den Mittelring reproduzierbar an der selben Stelle der Fixierplatte
• passen in jede Fixierplatte des System Sieg-Mi-Flex
• * ca. Fläche mit 1 Prüfstück bzw. 2 Prüfstücken belegt





Art.Nr.:	Nennweite:	Fläche*:	Füllvolumen**:	Werkstoff:
250-0591775	DN120	1,0 / 2,0 dm²	200 ml	Edelstahl
250-0649100	DN120	1,0 / 2,0 dm²	200 ml	Borosilikatglas





Fixierplattensets der Sieg-Mi-Flex



Fixierplatten-Sets bestehen immer aus einem Fixierplatten-Oberteil, einem Fixierplatten-Unterteil, jeweils vier Edelstahl Rändelschrauben, Gewindestiftschraube, Edelstahl-Unterlegscheibe und PTFE-Füße. Sie sind aus Edelstahl, Borosilikat Glas 3.3 oder PVDF lieferbar.

Ein Fixierplatten-Set aus dem System der Sieg-Mi-Flex Migrationszelle besteht grundsätzlich aus den folgenden Einzelteilen:

• 1 x Platte-Oberteil mit Bohrungen140 x 140 mm
• 1 x Platte-Unterteil mit Gewinde-Bohrungen (M8), 140 x 140 mm
• 4 x Edelstahl Rändelschrauben (M8)
• 4 x Gewindestiftschraube M8, aus Edelstahl VA 1.4571, 66,5 mm lang
• 4 x Edelstahl-Unterlegscheibe „Sieg-Mi-Flex“
• 4 x PTFE-Füße, natur

Alle Teile sind als Ersatzteile nachbestellbar und grundsätzlich unter einander kompatibel. So passt zum Beispiel jedes Oberteil zu jedem Unterteil einer Fixierplatte. Um eine vollständige Migrationszelle zu erhalten wird ein Mittelring benötigt. Mittelringe lassen sich unabhängig von Ihrem Durchmesser und des Materials mit jedem Fixierplatten-Set nutzen.





Edelstahl-Fixierplatten-Set



• Temperaturbeständig von -15 °C bis 180 °C
• Druckdicht bis 9 bar
• mit individuellen Seriennummern
• Auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit nach EN DIN ISO 2768-1
• Passt zu jedem Mittelring



Artikelnummer: 250-0239899

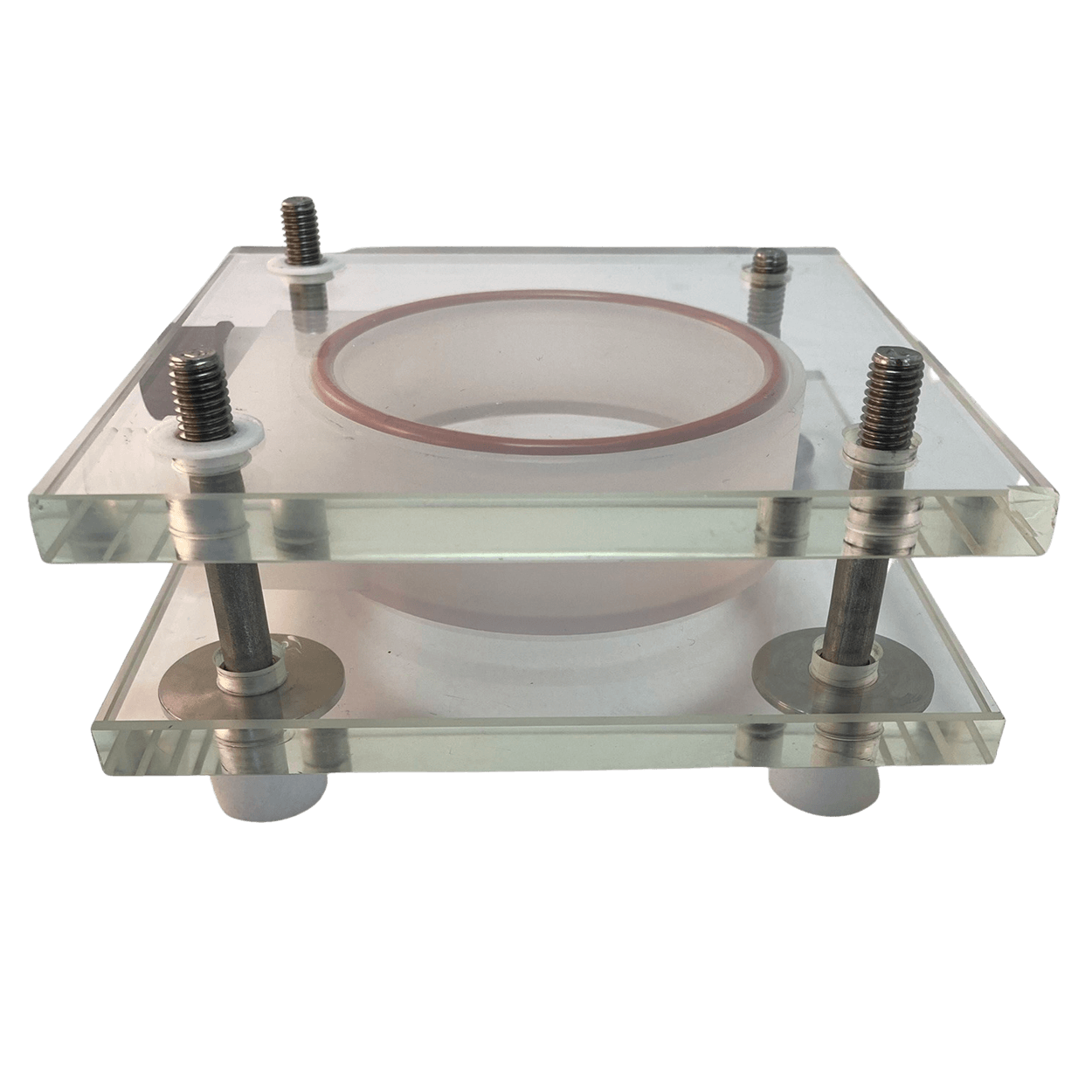

Borosilikatglas-Fixierplatten-Set

• Temperaturbeständig von -15 °C bis 130 °C
• Druckdicht bis 1 bar
• Passt zu jedem Mittelring
• 100% UV-Licht durchlässig

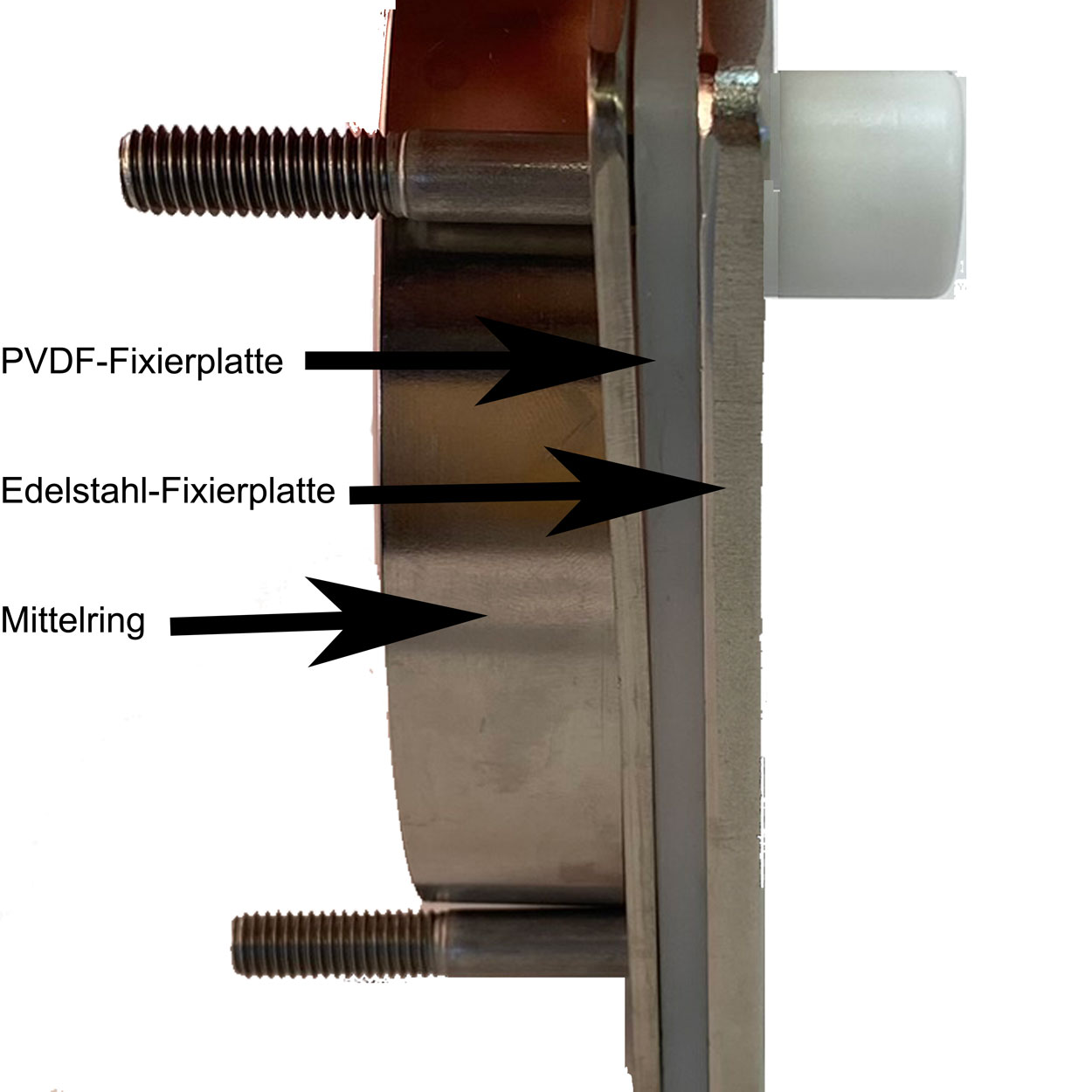

PVDF-Fixierplatten-Set



• NUR in Kombination mit einer anderen Fixierplatte nutzbar
• Temperaturbeständig von -15 °C bis 150 °C (mit einer Edelstahl-Fixierplatte)
• Druckdicht bis 4 bar (mit einer Edelstahl-Fixierplatte)
• Temperaturbeständig von -15 °C bis 130 °C (mit einer Borosilikatglas-Fixierplatte)
• Druckdicht bis 1 bar (mit einer Borosilikatglas-Fixierplatte)
• Passt zu jedem Mittelring

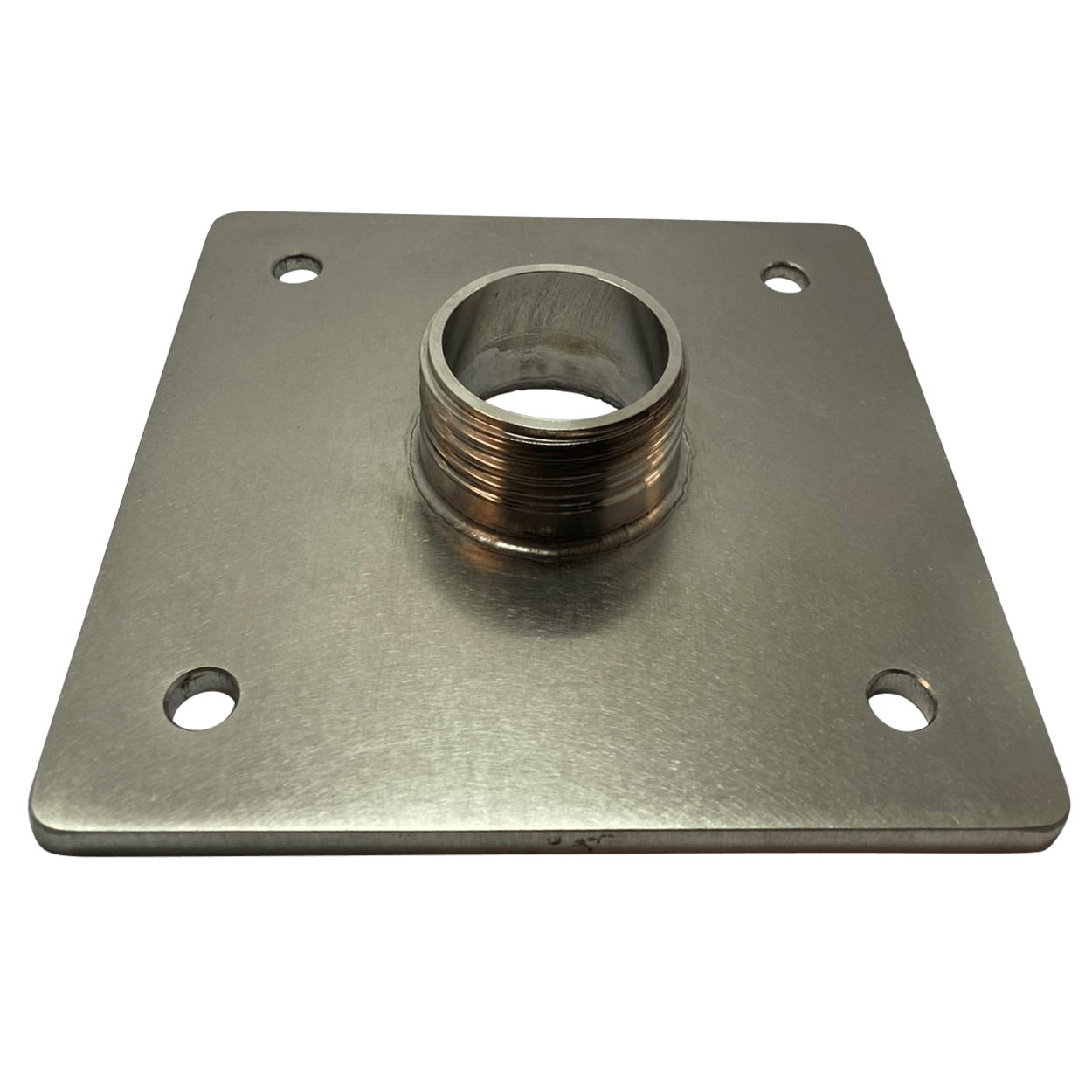

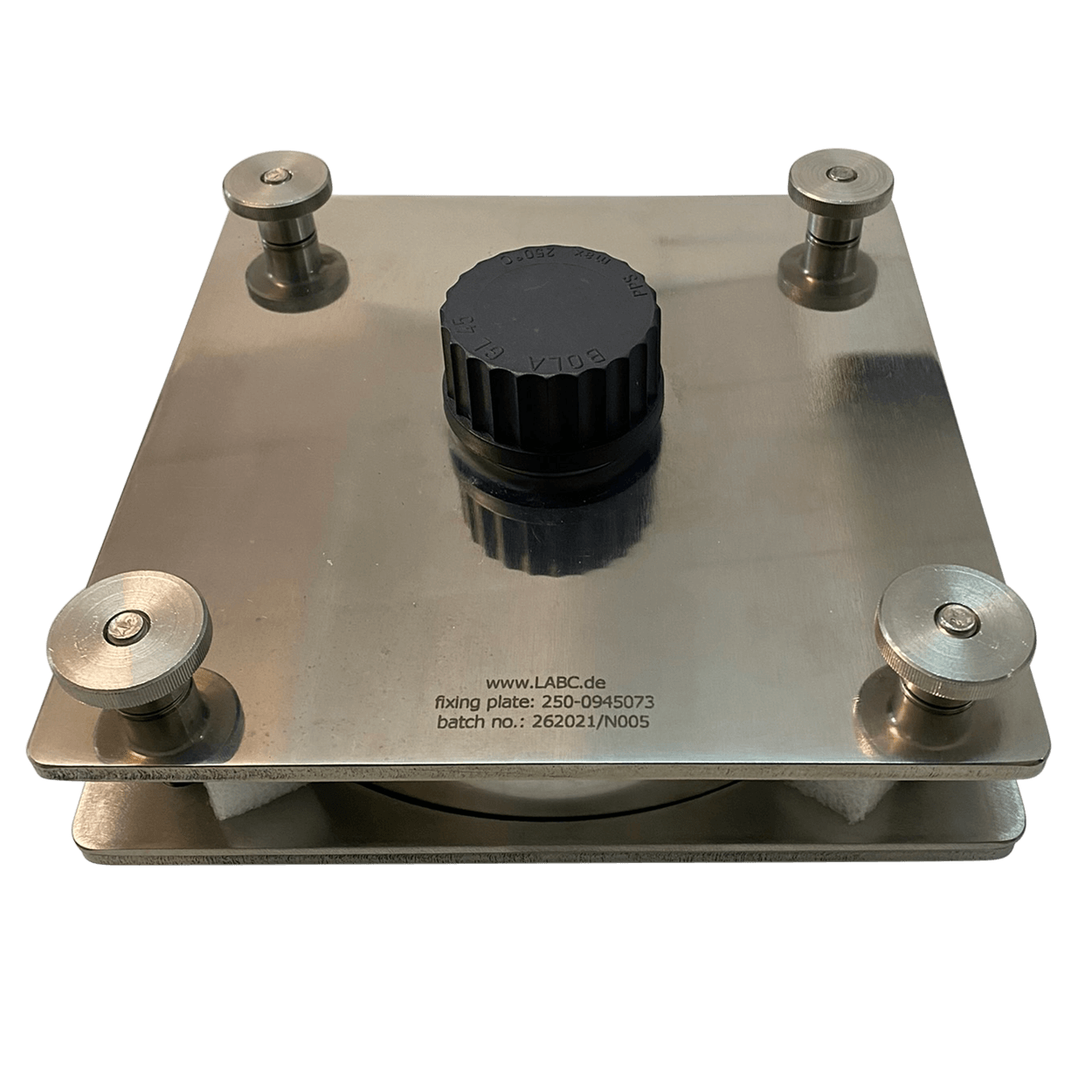

Oberteile mit GL45

Das Oberteil aus Edelstahl hat folgende Vorteile:

• Alternativ zum Standardoberteil einer Fixierplatte
• Deckel mit GL 45 Ein- und Ausgießstutzen
• Für Migrationsanalysen mit Flüssigkeiten oder festen Sammlern (Tenax® bspw.)
• Konzipiert für Migrationsanalysen in Kombination mit den Mittelringen ohne Stutzen.
• Temperaturbeständig von -15 °C bis 150 °C (mit einer Edelstahl-Fixierplatte)
• Druckdicht bis 4 bar (mit einer Edelstahl-Fixierplatte)
• Mit individuellen Seriennummern
• Auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit nach EN DIN ISO 2768-1

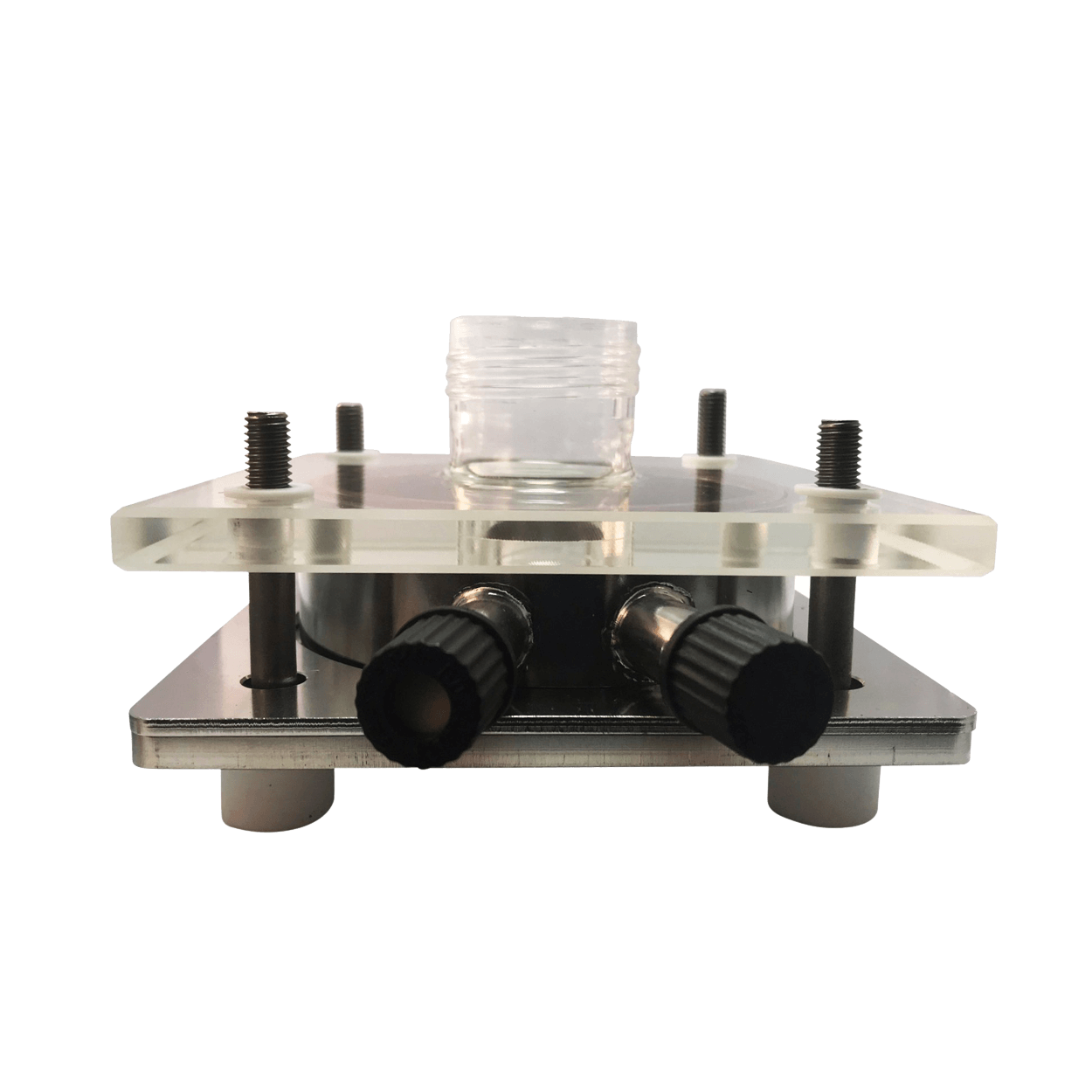

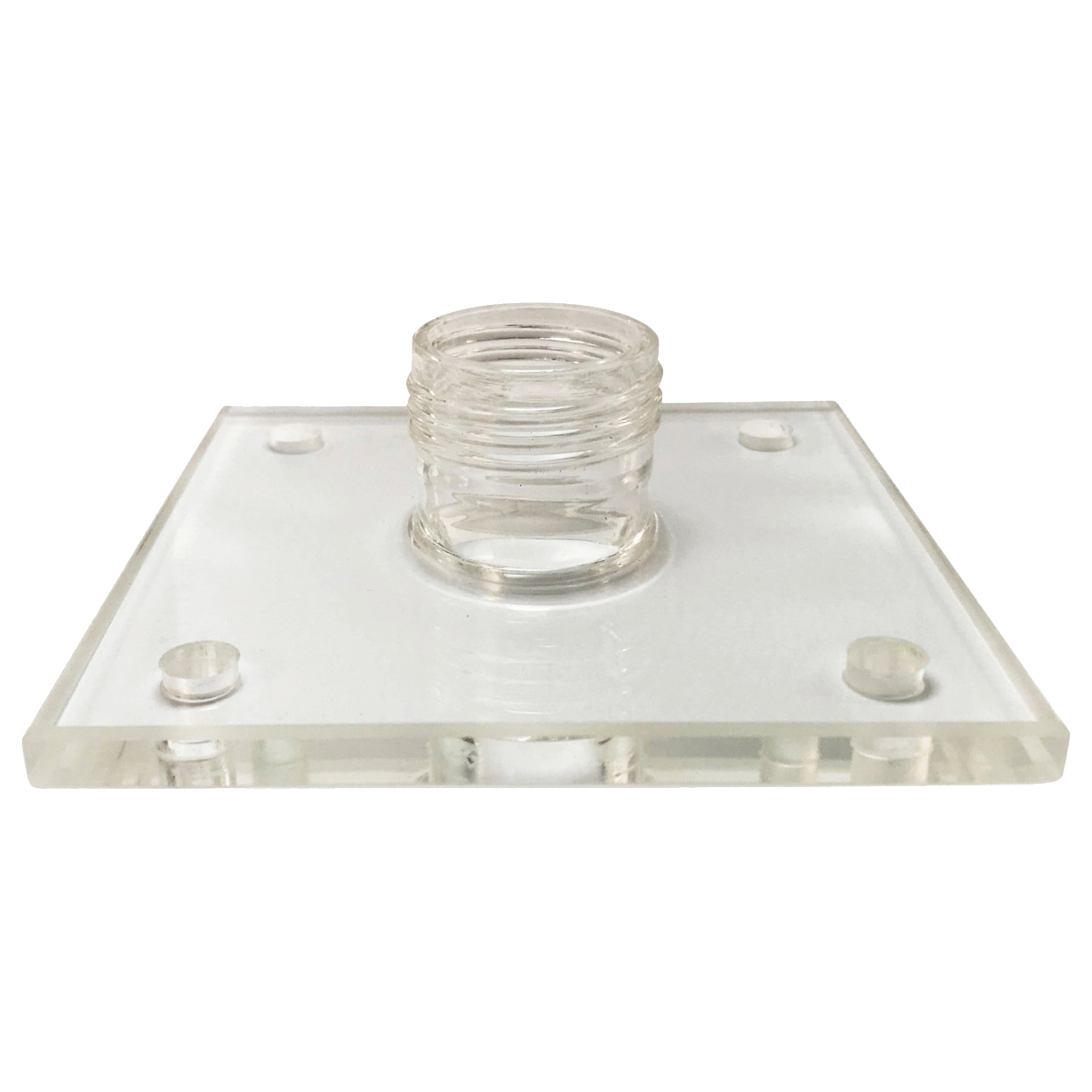

Das Oberteil aus Borosilikatglas hat folgende Vorteile:

• Temperaturbeständig von -15 °C bis 130 °C
• Druckdicht bis 1 bar
• Passt zu jedem Mittelring
• Alternativ zum Standardoberteil einer Fixierplatte
• Deckel mit GL 45 Ein- und Ausgießstutzen
• 100% UV-Licht durchlässig

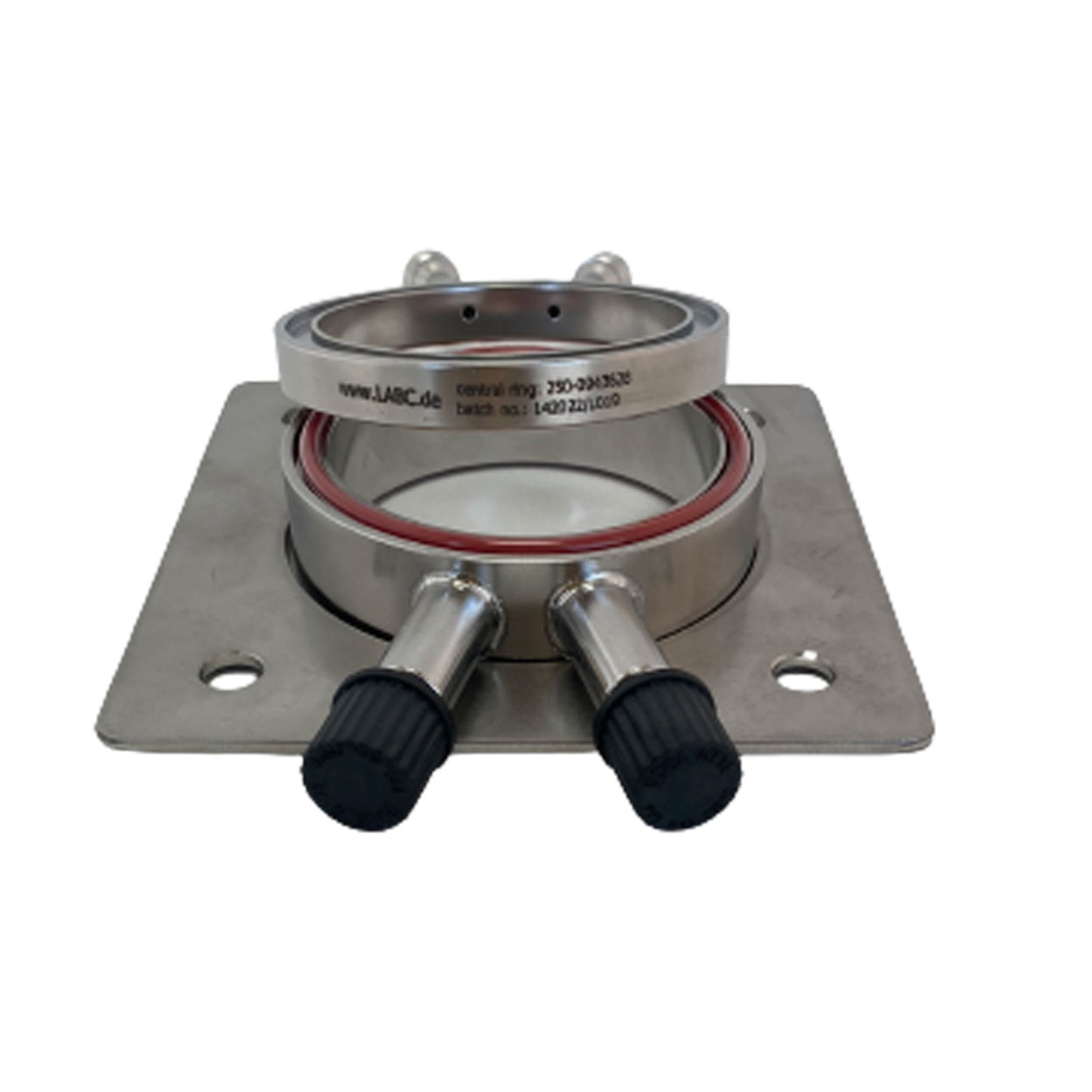

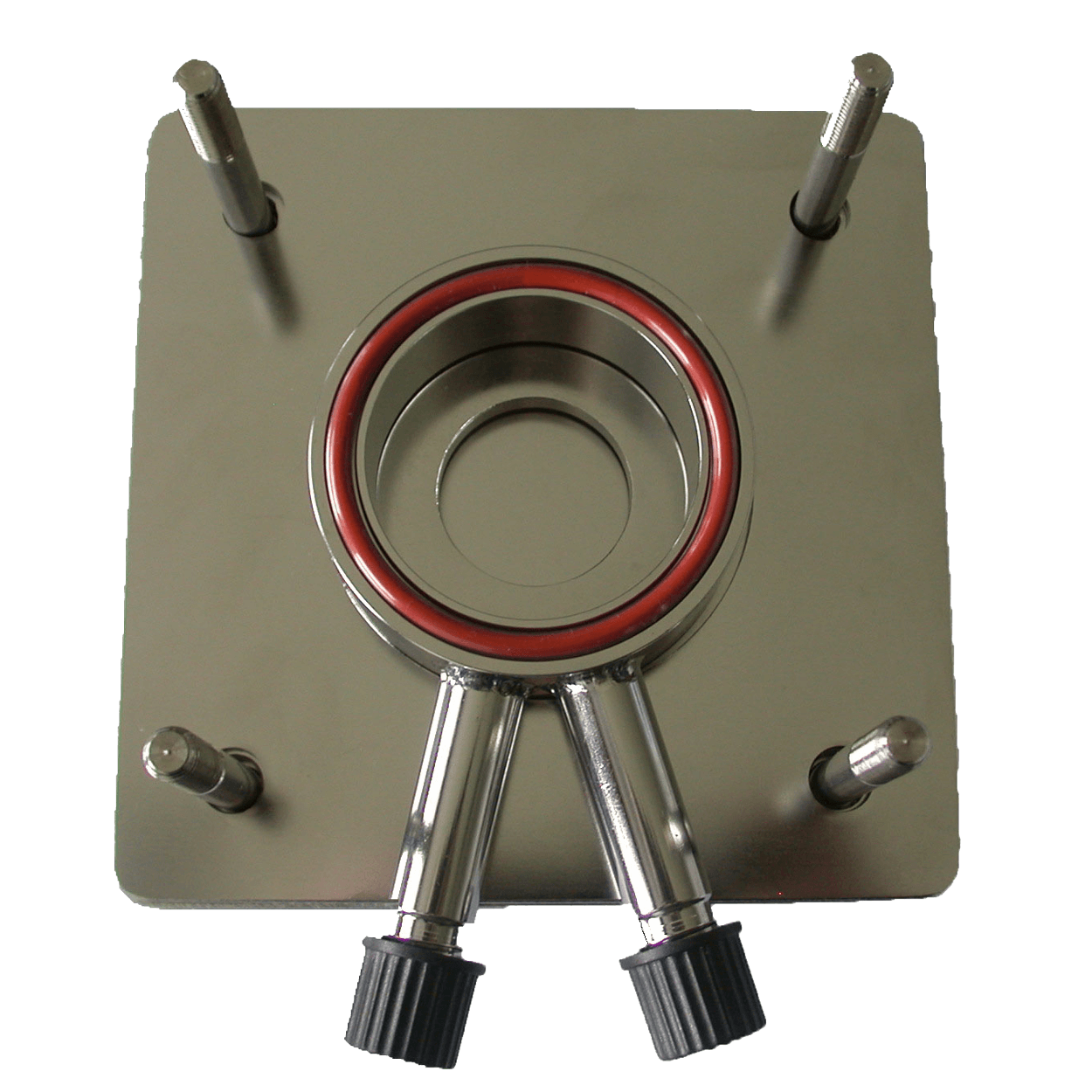

Verkleinerungsplatten aus Edelstahl



Zur Erstellung einer Sieg-Mi-Flex Migrationszelle sind standardmäßig verschiedene Mittelringgrößen und Materialien im Sortiment. In der Praxis liegen teilweise Prüfstücke in Größen vor, die es erforderlich machen kann, die Migrationszellenfläche exakt anzupassen. Eine rasche und preisgünstige Lösung sind die Edelstahl-Verkleinerungsplatten

• Edelstahl-Verkleinerungsplatten zur Sieg-Mi-Flex sind nur verwendbar mit einem größeren Mittelring
• Es können auch zwei Edelstahl-Verkleinerungsplatten zusammen verwendet werden
• Verkleinerungsplatten dichten über einen eigenen O-Ring gegen die Fixierplatte ab
• Mit individuellen Seriennummern
• Auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit nach EN DIN ISO 2768-1
• * ca. Fläche mit 1 Prüfstück bzw. 2 Prüfstücken belegt

[1] Edelstahl-Verkleinerungsplatte DN40 & DN50 nur verwendbar zusammen mit einem Mittelring DN60
[2] Edelstahl-Verkleinerungsplatte DN20 nur verwendbar zusammen mit einem Mittelring DN30.

Art.Nr.:	Nennweite:	Fläche*:	Füllvolumen**:
250-0584210	DN50 [1]	0,19 / 0,38 dm²	55 ml
250-0584104	DN40 [1]	0,12 / 0,24 dm²	52 ml
250-0584203	DN20 [2]	0,075 / 0,15 dm²	10 ml
